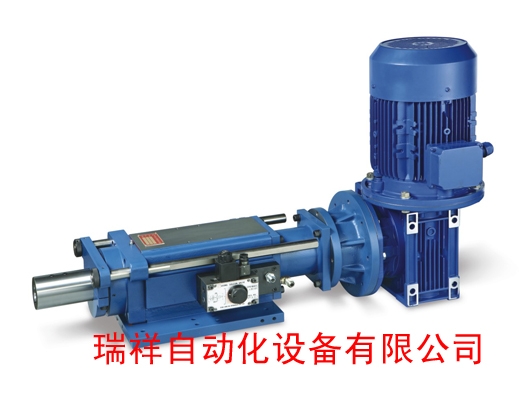

瑞先祥提供的這款臺灣方技鉆孔動力頭，最大鉆孔能力能達到Φ50(S45C)，是目前動力頭中鉆孔能力最大的一款。
方技油壓式FD86-200鉆孔動力頭使用油壓： 25-40kg/cm2；鉆孔能力：Φ50(S45C)；容許轉速：500rpm。整機經過精密制造，堅固耐用，在進行大孔加工時一次成型，加工效果非常穩定。
方技動力頭被廣泛應用于大理石、塑料、有色金屬（金屬）、木材、黑色金屬、鋼鐵；壓鑄件、鍛造件、沖壓件、滾壓件、拉伸件；衛浴設備（器材）、管件、接頭、汽機車配件（曲軸、自行車五通管、把手、發動機蓋、化油器、剎車零件、制鎖設備（鎖）、氣液壓閥、氣動元件（加工）、電磁閥（加工）、電器金屬接頭、表殼）等行業。
| 品名 | FD86-200 |
品牌 | 方 技 | 原產地 | 臺灣 |
使用油壓 | 20-40kg/cm2 |
鉆孔能力 | φ50(S45C) |
容許轉速 | 500rpm |
資 料 下 載 |  FD86-200PDF資料下載
|
FD86-200CAD資料下載 |

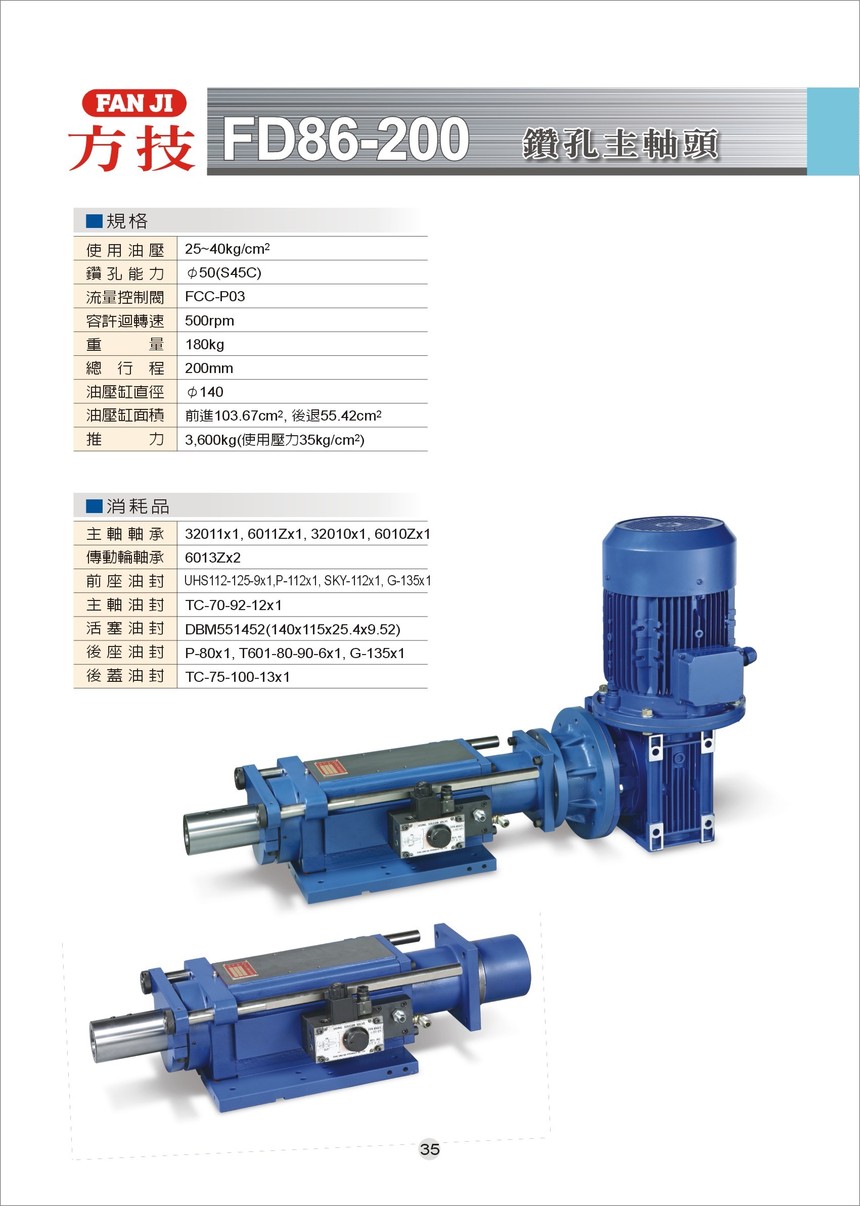

■ 規 格 | ■ 消耗品 |
使用油壓 | 20-40㎏/cm2 | 主軸軸承 | a.32011x1,6011Zx1,32010x1,6010Zx1 |
鉆孔能力 | φ50(S45C) | 傳動輪軸承 | 6013Zx2 |
流量控制閥 | FCC-P03 | 前座油封 | ISI112-125-9x1,P-112x1,LBH-112x1,G-135x1 |
容許回轉速 | 500rpm | 主軸油封 | TC-70-92-12x1 |
重 量 | 180㎏ | 活塞油封 | DBM551451(140x115x25.4x9.52) |
總 行 程 | 200mm | 后座油封 | P-80x1,T601-80-90-6x1,G-135x1 |
油壓缸直徑 | φ140 | 后蓋油封 | TC-75-100-13x1 |
油壓缸面積 | 進103.67cm2,后55.42cm2 |
|
推 力 | 3600㎏ 使用壓力35㎏/cm2 |

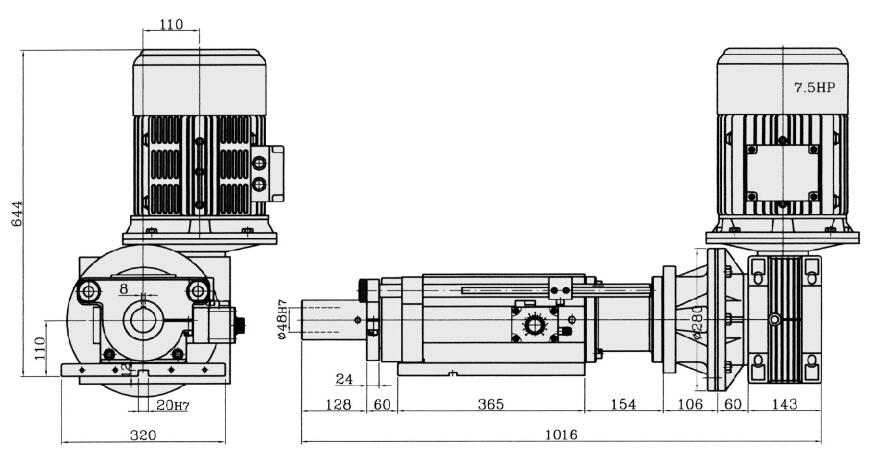

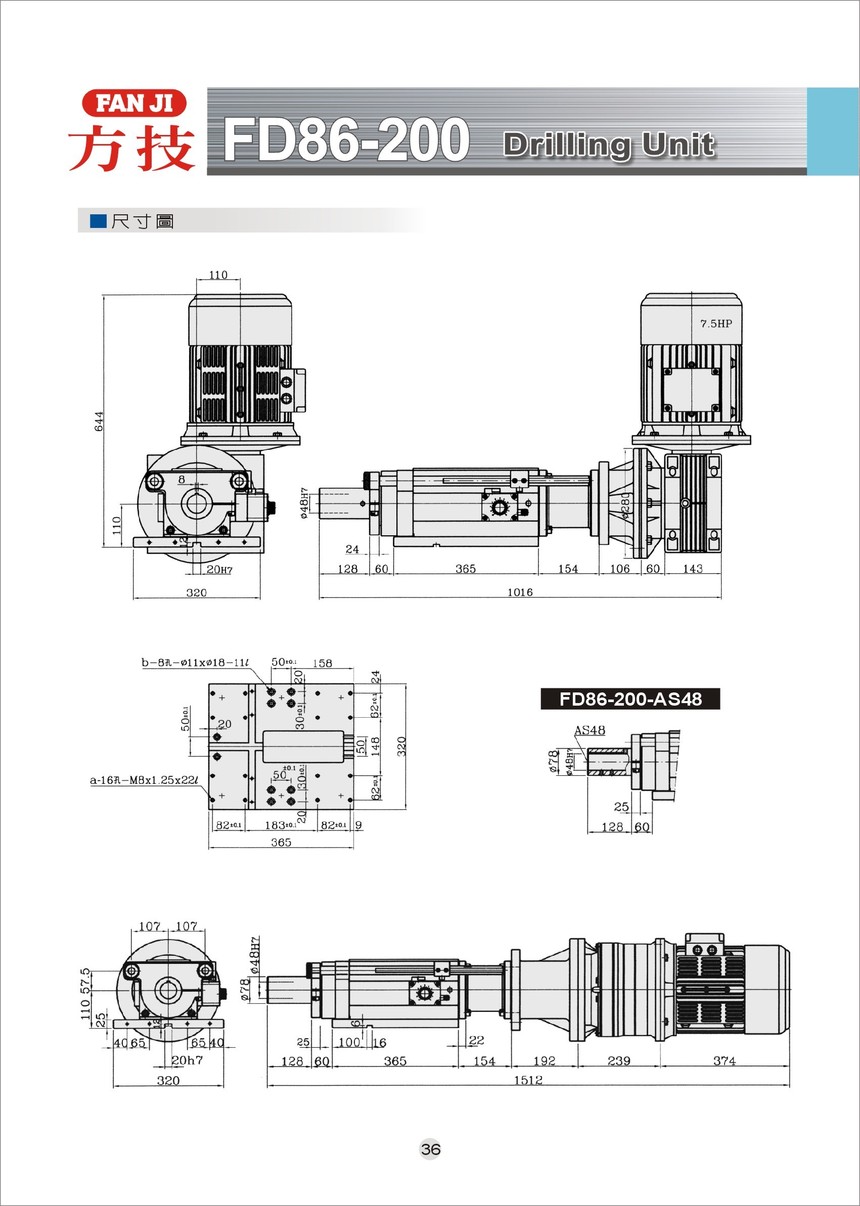

■ 尺寸圖 |
|
■ 底部尺寸及夾頭 |
|
