瑞先祥自動化提供的臺灣方技R系列搪孔動力頭采用進口軸承，預訂購高速或低速請指定如R-30A或R-30T。多種裝配方式可供客戶自由選擇。搪孔動力頭配合滑座可進行鉆孔，倒角，銑平面，銑削，擴孔等多種加工方式，并可配合多軸器一起使用。
R系列搪孔動力頭動力頭被廣泛應用于大理石、塑料、有色金屬（金屬）、木材、黑色金屬、鋼鐵；壓鑄件、鍛造件、沖壓件、滾壓件、拉伸件；衛浴設備（器材）、管件、接頭、汽機車配件（曲軸、自行車五通管、把手、發動機蓋、化油器、剎車零件、制鎖設備（鎖）、氣液壓閥、氣動元件（加工）、電磁閥（加工）、電器金屬接頭、表殼）等行業。
| 品名 | R系列搪孔主軸頭 |
品牌 | 方技 | 產地 | 臺灣 |
資料下載 |  R系列PDF資料下載
|
R系列CAD資料下載 |

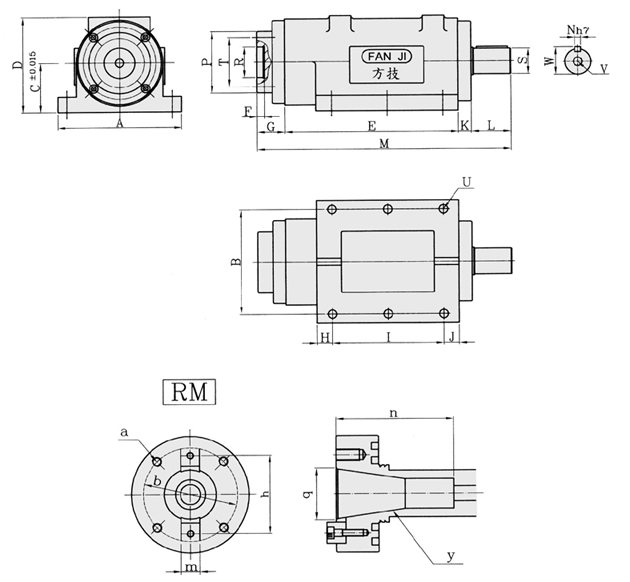

■ 尺寸圖 |
|
區分 | 形式 | R-30 | R-35 | R-40 | R-50 | R-60 | R-70 | R-80 | R-100 | R-120 |
A | 160 | 160 | 150 | 200 | 240 | 240 | 280 | 340 | 390 |
B | 135 | 135 | 120 | 170 | 205 | 205 | 240 | 290 | 34 |
C | 65 | 65 | 80 | 80 | 90 | 90 | 110 | 130 | 0160 |
D | 125 | 125 | 155 | 155 | 180 | 180 | 215 | 260 | 315 |
E | 160 | 160 | 280 | 230 | 250 | 250 | 300 | 320 | 370 |
F | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 25 | 25 |
G | 40 | 40 | 45 | 45 | 50 | 50 | 50 | 60 | 60 |
H | 20 | 20 | 25 | 25 | 35 | 35 | 30 | 40 | 45 |
I | 120 | 120 | 180 | 180 | 180 | 180 | 240 | 240 | 280 |
J | 20 | 20 | 45 | 25 | 35 | 35 | 30 | 40 | 45 |
K | 20 | 20 | 25 | 25 | 30 | 30 | 30 | 40 | 40 |
L | 20 | 50 | 60 | 60 | 80 | 80 | 90 | 100 | 120 |
M | 310 | 310 | 410 | 410 | 460 | 460 | 540 | 600 | 670 |
N | 6h7 | 6h7 | 8h7 | 10h7 | 12h7 | 15h7 | 15h7 | 18h7 | 20h7 |
P | Φ80 | Φ80 | Φ100 | Φ100 | Φ120 | Φ120 | Φ140 | Φ200 | Φ220 |
R | Φ30H7 | Φ30H7 | Φ50H7 | Φ50H7 | Φ50H7 | Φ50H7 | Φ50H7 | Φ50H7 | Φ50H7 |
S | Φ26h7 | Φ26h7 | Φ30h7 | Φ42h7 | Φ50h7 | Φ60h7 | Φ65h7 | Φ75h7 | Φ90h7 |
T | Φ65*4
M8*15l | Φ65*4
M8*15l | Φ80*4
M10*15l | Φ80*4
M10*20l | Φ100*4
M10*20l | Φ100*4
M10*20l | Φ120*6
M10*20l | Φ170*6
M12*25l | Φ180*8
M14*25l |
U | 4-Φ11 | 4-Φ11 | 6*Φ14 | 6*Φ14 | 6-Φ16 | 6*Φ16 | 6-Φ18 | 6-Φ18 | 6-Φ18 |
V | Φ14 | Φ14 | Φ17 | Φ17 | Φ17 | Φ27 | Φ27 | Φ27 | Φ27 |
W | 28.5 | 28.5 | 33 | 45 | 53 | 65 | 70 | 81 | 96 |
a | 4-M8*15l | 4-M8*15l | 4*M10*15l | 4*M10*15l | 4-M10*20l | 4*M10*20l | 6*M10*20l | 6*M10*20l | - |
b | Φ65 | Φ65 | Φ80 | Φ80 | Φ100 | Φ100 | Φ120 | Φ170 | - |
h | 50.8 | 50.8 | 66.7 | 66.7 | 66.7 | 95 | 101.6 | 101.6 | - |
m | 15.9h7 | 15.9h7 | 15.9h7 | 15.9h7 | 15.9h7 | 25.4h7 | 25.4h7 | 25.4h7 | - |
n | 73 | 73 | 73 | 100 | 100 | 150 | 150 | 150 | - |
q | Φ31.75 | Φ31.75 | Φ31.75 | Φ44.45 | Φ44.45 | Φ69.85 | Φ69.85 | Φ69.85 | - |
y | NT30 | NT30 | NT30 | NT40 | NT40 | NT50 | NT50 | NT50 | - |
