S系列搪孔動力頭動力頭被廣泛應用于大理石、塑料、有色金屬（金屬）、木材、黑色金屬、鋼鐵；壓鑄件、鍛造件、沖壓件、滾壓件、拉伸件；衛浴設備（器材）、管件、接頭、汽機車配件（曲軸、自行車五通管、把手、發動機蓋、化油器、剎車零件、制鎖設備（鎖）、氣液壓閥、氣動元件（加工）、電磁閥（加工）、電器金屬接頭、表殼）等行業。

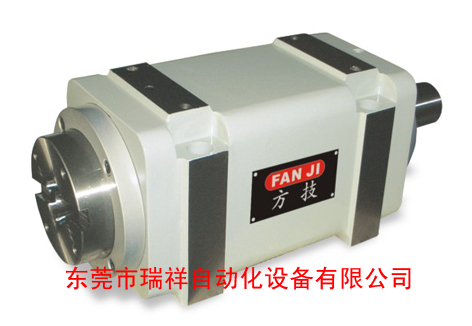

品名	S系列搪孔主軸頭
品牌	方技	產地	臺灣
資料下載	S系列PDF資料下載
	R系列CAD資料下載

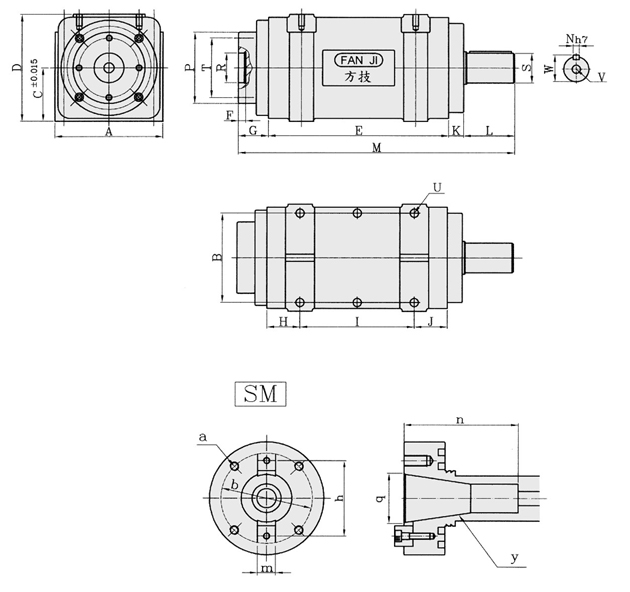

■ 尺寸圖

區分	形式	S-25	S-30	S-35	S-40	S-50	S-60	S-70	S-80
A		96	120	120	150	150	180	180	210
B		75	95	95	120	120	150	150	175
C		50	65	65	80	80	90	90	110
D		98	125	125	155	155	180	180	275
E		170	200	200	280	280	300	300	370
F		12	12	12	12	12	12	12	12
G		40	40	40	45	45	50	50	50
H		20	35	35	45	45	55	55	55
I		130	130	130	190	190	190	190	260
J		20	35	35	45	45	55	55	55
K		20	20	20	25	25	30	30	30
L		50	50	50	60	60	80	80	90
M		280	310	310	410	410	460	460	540
N		5h7	6h7	6h7	8h7	10h7	12h7	15h7	15h7
P		Φ60	Φ80	Φ80	Φ100	Φ100	Φ120	Φ120	Φ140
R		Φ30H7	Φ30H7	Φ30H7	Φ50H7	Φ50H7	Φ50H7	Φ50H7	Φ50H7
S		Φ18h7	Φ26h7	Φ26h7	Φ30h7	Φ42h7	Φ50h7	Φ60h7	Φ65h7
T		Φ454 M815l	Φ654 M81.5l	Φ654 M815l	Φ804 M1015l	Φ804 M101.5	Φ1004 M1020l	Φ1004 M1020l	Φ1204 M1020l
U		M8*1.25	M8*1.25	M8*1.25	M10*1.5	M10*1.5	M10*1.5	M10*1.5	M10*1.5
V		4-Φ11	4-Φ11	4-Φ11	4-Φ14	4-Φ14	4-Φ16	4-Φ16	4*Φ18
W		20	28.5	28.5	33	45	53	65	70
a		-	4-M8*15l	4-M8*15l	M10*15l	M10*15l	M10*20l	M10*20l	M10*20l
b		-	Φ65	Φ65	Φ80	Φ80	Φ100	Φ100	Φ120
h		-	50.8	50.8	66.7	66.7	66.7	95	101.6
m		-	15.9h7	1539h7	15.9h7	15.9h7	15.9h7	25.4h7	25.4h7
n		-	73	73	100	100	100	150	150
q		-	Φ31.75	Φ31.75	Φ44.45	Φ44.45	Φ44.45	Φ69.85	Φ69.85
y		-	NT30	NT30	NT40	NT40	NT40	NT50	NT50
