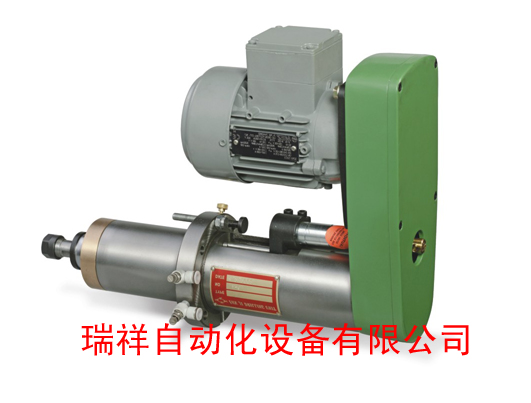

臺灣方技氣壓式鉆孔動力頭穩定性強，使用過程主軸跳動小，從而使鉆孔精度能夠達到非常高的標準。適合精加工及對加工要求高的廠家使用。
瑞先祥提供的臺灣方技氣壓式FD33-55鉆孔動力頭使用空壓： 4-6kg/cm2；鉆孔能力：Ø5(S45C，空壓5㎏/cm2時)；容許轉速：6000rpm。
動力頭被廣泛應用于大理石、塑料、有色金屬（金屬）、木材、黑色金屬、鋼鐵；壓鑄件、鍛造件、沖壓件、滾壓件、拉伸件；衛浴設備（器材）、管件、接頭、汽機車配件（曲軸、自行車五通管、把手、發動機蓋、化油器、剎車零件、制鎖設備（鎖）、氣液壓閥、氣動元件（加工）、電磁閥（加工）、電器金屬接頭、表殼）等行業。
| 品名 | FD33-55 |
品牌 | 方 技 | 原產地 | 臺灣 |
使用空壓 | 4-6kg/cm2 |
鉆孔能力 | φ5(S45C)(空壓5㎏/cm2時) |
容許轉速 | 6000rpm |
資 料 下 載 |  FD33-55PDF資料下載
|
FD33-55CAD資料下載 |
■ 規 格 | ■ 消耗品 |
使用空壓 | 4-6㎏/cm2 | 主軸軸承 | a.6002Zx2,6001ZZx1 |
鉆孔能力 | φ5 (S45C)(空壓5㎏/cm2時) | b.7002Ax2,7001Ax1 |
最大夾持 | ER16-φ10,JT1-φ6.5,JT2-φ10 | 皮帶輪軸承 | 6203ZZx2 |
馬 力 | 0.25kw-2P,4P 220V/380V | 前蓋油封 | GLY-40x1,N-50x1,DKB40-52-70x1 |
容許回轉速 | 6,000rpm | 活塞油封 | OSY-50x2 |
重 量 | 19㎏ | 后蓋油封 | P22x1,P-22Ax1,SER-22x1 |
總 行 程 | 55mm | 套管油封 | 49.8x52.2-2 |
切削行程 | 25mmor 50mm | ·★·····★·····★· |
氣缸直徑 | φ50 |
氣缸面積 | 前進15.8cm2 ,后退7.1cm2 |
推 力 | 79㎏(空壓5㎏/cm2) |
傳動皮帶 | 溝型189J, 201J |

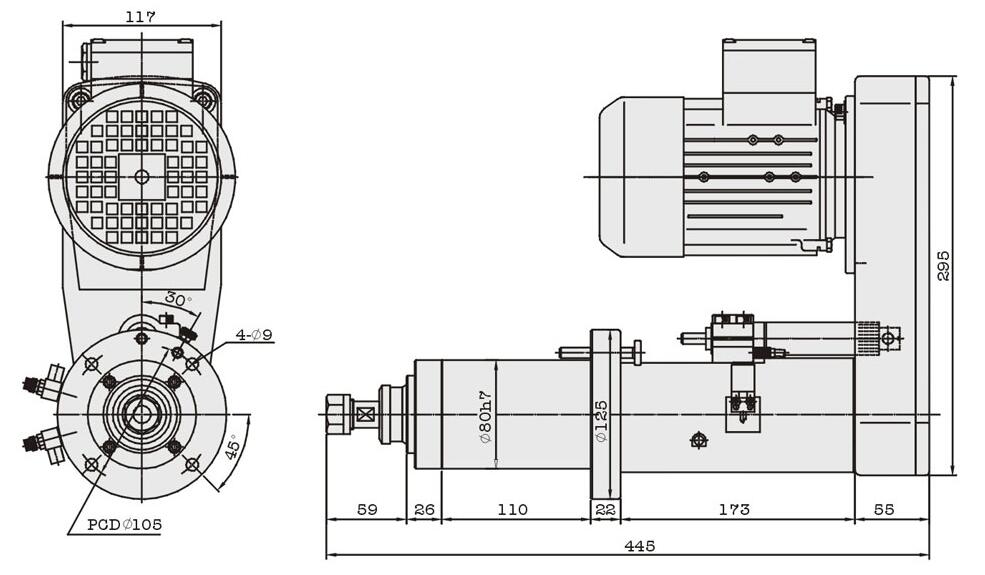

■ 尺寸圖 |
|

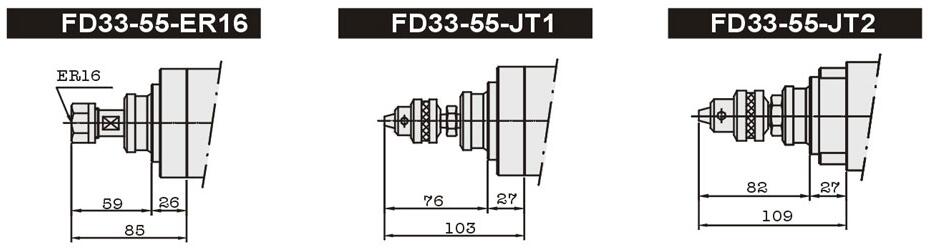

■ 夾頭選擇 |
|
