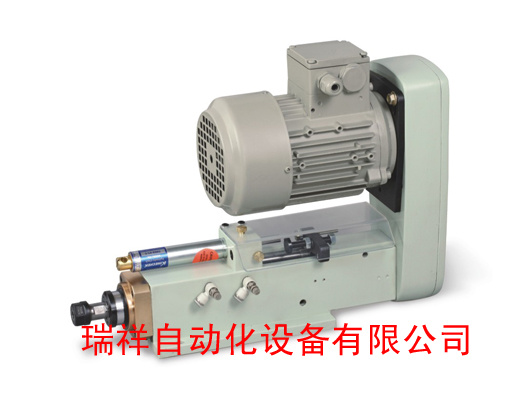

瑞先祥自動化是臺灣方技動力頭在大陸指定代理經銷商，負責方技全系列產品在大陸的推廣銷售及售后維護。以下是臺灣方技氣壓式FD3-55鉆孔動力頭的產品介紹及圖紙資料。
臺灣方技氣壓式FD3-55鉆孔動力頭具備切削行程25mm或者50mm，可以選擇空壓開關或者電氣微動開關，同時馬達座可以360°方向安裝；
方技FD3-55鉆孔動力頭，使用于鉆小孔，高轉速，軟質工件使用，使用空壓式進給，主要用于數控車床，專業鉆孔機床等等。
| 品名 | FD3-55 |
品牌 | 方 技 | 原產地 | 臺灣 |
使用空壓 | 4-6kg/cm2 |
鉆孔能力 | φ5(S45C)(空壓5㎏/cm2時) |
容許轉速 | 6000rpm |
資 料 下 載 |  FD3-55PDF資料下載
|
FD3-55CAD資料下載 |
■ 規格 | ■ 消耗品 |
使用空壓 | 4-6㎏/cm2 | 主軸軸承 | a.6002Zx2,6001ZZx1 |
鉆孔能力 | φ5(S45C)(空壓5㎏/cm2時) | b.7002Ax2,7001Ax1 |
最大夾持 | ER16-φ10,JT1-φ6.5,JT2-φ10 | 皮帶輪軸承 | 6203ZZx2 |
馬 力 | 0.37kw-2P,4P 220V/380V | 前蓋油封 | GLY-40x1,N-50x1,DKB40-52-7x1 |
容許回轉速 | 6,000rpm | 活塞油封 | OSY-50x2 |
重 量 | 20㎏ | 后蓋油封 | P22x1,P-22Ax1,SER-22x1 |
總 行 程 | 55mm | 套管油封 | 49.8x52.2x2 |
切削行程 | 25mm,50mm | ◆回轉速、夾持尺寸、訂購時請指定 ◆切削行程可25mm或50mm ◆可選使用空壓開關或電氣微動開關 ◆馬達座可360°方向裝配 |
氣缸直徑 | φ50 |
氣缸面積 | 前進15.8cm2 ,后退7.1cm2 |
推 力 | 79㎏(空壓5㎏/cm2) |
傳動皮帶 | 溝型189J, 201J |

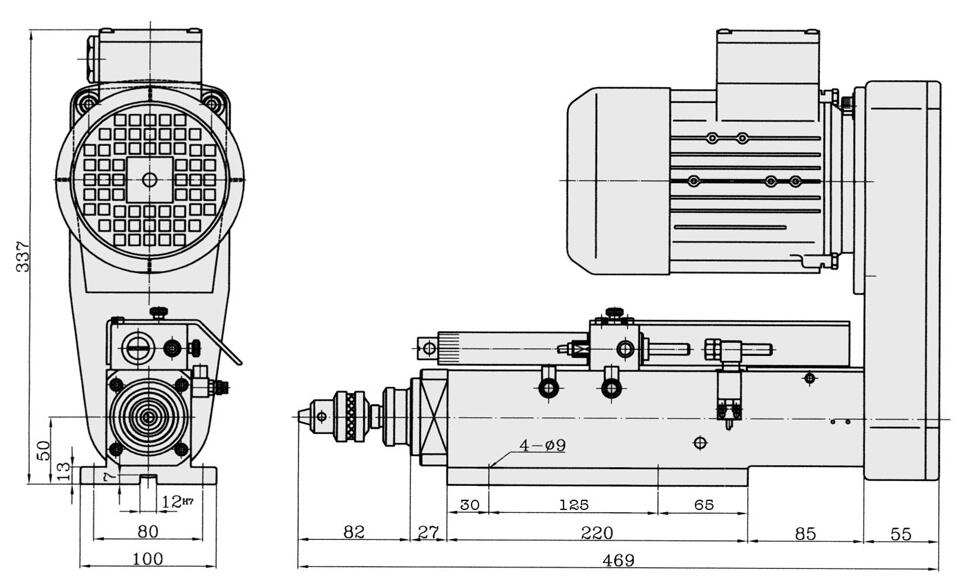

■ 尺寸圖 |
|

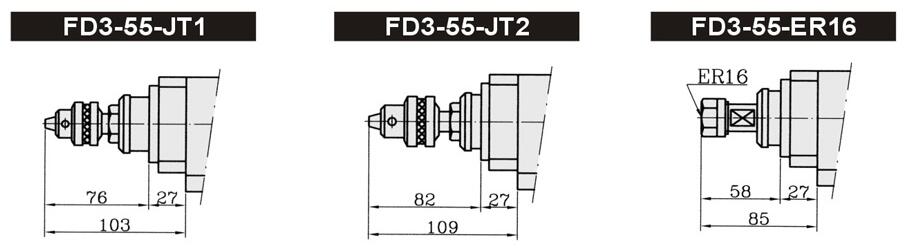

■ 夾頭選擇 |
|
