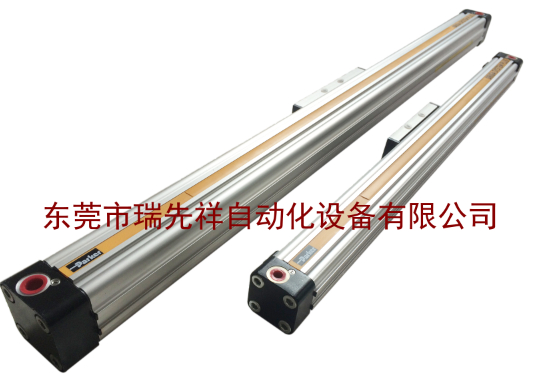

| 品名 | OSP-P標準型系列 |
品牌 | 德國ORIGA無桿氣缸 |
價格 | 1000-9999 |
缸徑 | 10/16/25/32/40/50/63/80mm |
行程 | 行程可自由選擇，標準最大6000mm |
速度 | 0.005m/s ~ 30m/s |
壽命 | 8000km以上 |
主要應用行業 | 波峰焊接機、自動點膠機、絲移印機、噴涂設備、飛刀裝置、自動送料機、吹塑機、吸塑機等行業 |
產品優點 | 1.內外鋼帶采用金屬密封技術，耐腐蝕使用壽命長(可達8000km)。
2.端蓋可按要求旋轉4*90到任意接口位置安裝
3.三面燕尾槽的構造，模塊化部件，易于組裝
4.雙重作用并有可調末端緩沖裝置 |
氣缸系列[mmφ] | 理論作用力在6bar時[N] | 有效作用力FA在6bar時[N] | 最 大 力 矩 | 最大負荷F[Nm] | 緩沖長度[mm] |
Mx[Nm] | My[Nm] | Mz[Nm] |
OSP-P10 | 47 | 32 | 0.2 | 1 | 0.3 | 20 | 2.5* |
OSP-P16 | 120 | 78 | 0.45 | 4 | 0.5 | 120 | 11 |
OSP-P25 | 295 | 250 | 1.5 | 15 | 3 | 300 | 17 |
OSP-P32 | 483 | 420 | 3 | 30 | 5 | 450 | 20 |
OSP-P40 | 754 | 640 | 6 | 60 | 8 | 750 | 27 |
OSP-P50 | 1178 | 1000 | 10 | 115 | 15 | 1200 | 30 |
OSP-P63 | 1870 | 1550 | 12 | 200 | 24 | 1650 | 32 |
OSP-P80 | 3016 | 2600 | 24 | 360 | 48 | 2400 | 39 |
標準型 | 1、雙重作用并有可調末端緩沖裝置 2、用于位置傳感的磁性活塞 |
特殊型 | 1、帶有特殊空氣作用的緩沖系統（可定制） |
2、無塵室氣缸、防爆類型氣缸 |
3、不銹鋼螺絲釘、低速潤滑油脂、氟橡膠密封圈 |
4、兩氣源接口位于同側 |
5、端面有空氣接口 |
6、集成式閥門 |
7、端蓋可按要求旋轉4*90°到任意空氣接品位置 |
8、行程長度可自由選擇到最大到6000mm（更長行程可定制） |
無桿氣缸產品應用:
A、絲網印刷機械(印刷機械)
B、吹塑機械,吸塑機械(塑料機械)
C、制袋機械(包裝機械)
D、裁斷機(橡膠機械,皮革機械,塑料機械,紡織機械等)
E、波峰焊接機,SMT貼片機(電子設備)
F、雕刻機械
G、涂裝機械
H、運輸系統,物品處理(物流機械)
I、自動門操作(交通,鐵路行業)
J、飛刀裝置,最大速度超過10M/S
K、機床的自動上料系統(機床行業)
